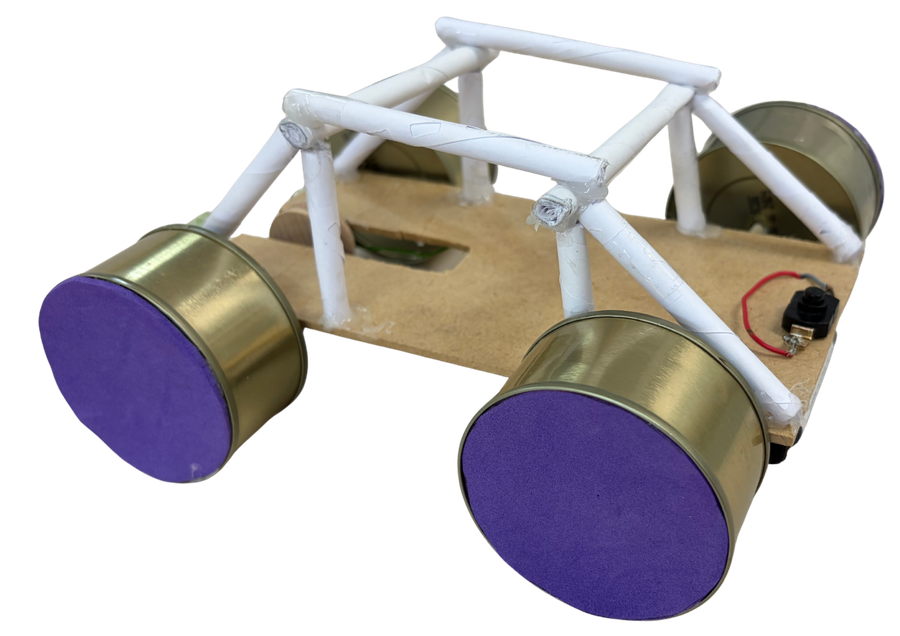

Coche eléctrico
Diseña y construye un coche que avanza con un motor eléctrico, se enciende con un interruptor e ilumina sus faros delanteros, poniendo en práctica estructuras, electricidad y mecanismos.
// 1 · Enunciado
¿Qué tienes que construir?
El proyecto se realiza en grupo. El coche debe circular hacia delante e iluminarse con dos bombillas delanteras. Para lograrlo tendrás que fabricar un chasis de madera, montar dos ejes con ruedas, transmitir el movimiento del motor mediante poleas y goma, cablear un circuito eléctrico y, por último, construir y decorar la carrocería.
// 2 · Condiciones
Condiciones que debe cumplir el coche
Estas son las condiciones del enunciado. Léelas con calma antes de empezar: son los criterios con los que se valorará tu coche.
Chasis
Placa de madera DM de 200 × 90 × 3 mm.
Transmisión
Sistema reductor de poleas con correa. La función de la correa se hace con una goma elástica.
Ruedas
Latas de conserva redondas (por ejemplo de atún). Las 4 deben ser iguales entre sí.
Ejes
Barra rígida de madera.
Amortiguadores
Trozos de pajita.
Carrocería
Parte superior hecha con canutillos de papel enrollados lo más apretados posible. Se puede usar papel de colores.
Interruptor
Para arrancar y parar el coche, situado en la parte superior del chasis.
Circuito eléctrico
En la parte inferior del chasis, de forma que no se vea.
Decoración
Con rotuladores, goma eva de colores o papeles de colores.
Prohibido
No se permite el uso de barnices ni témperas.
// 3 · Material

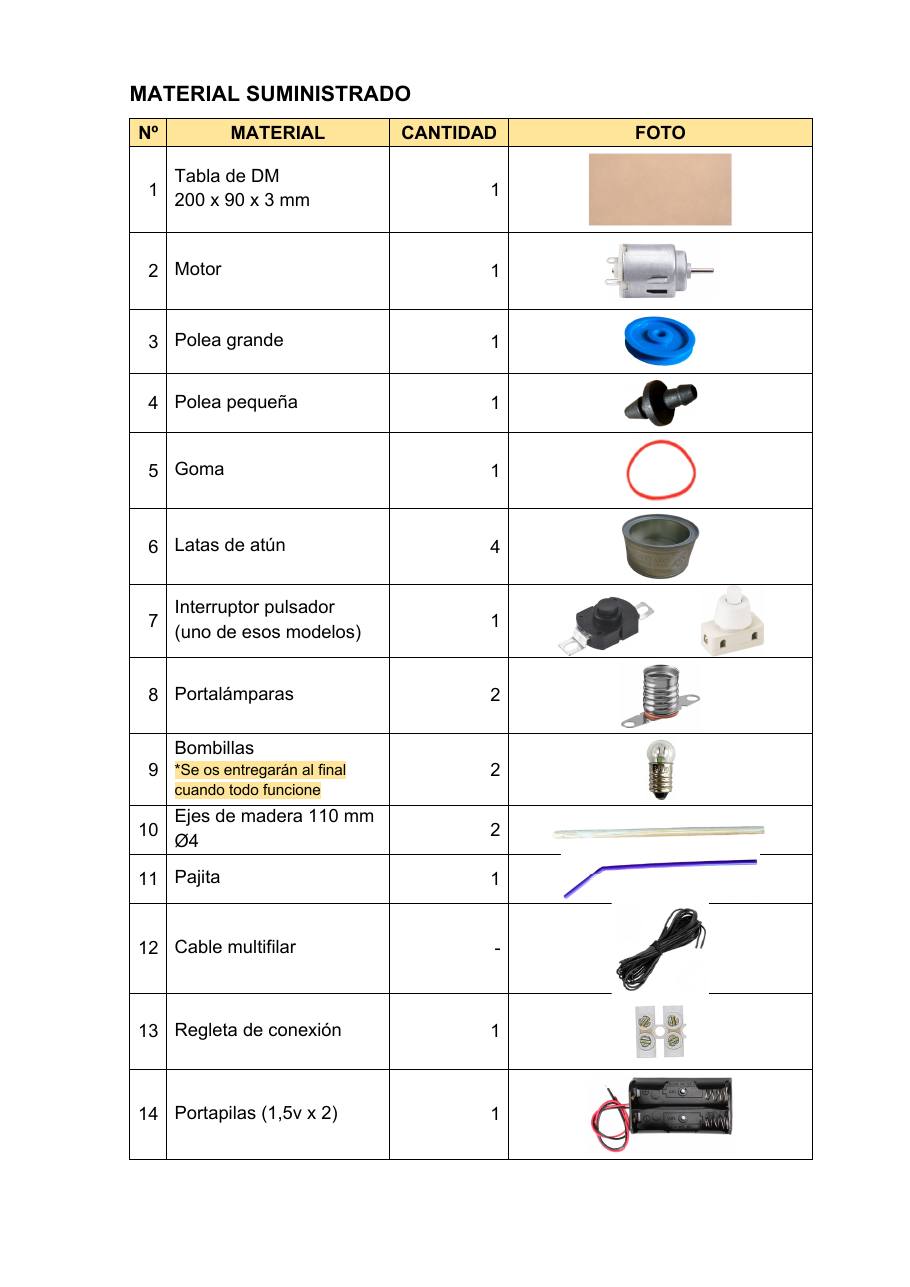

Material suministrado
Con este material se construye todo el coche. Comprueba que lo tienes completo antes de empezar.
| Nº | Material | Cantidad |
|---|---|---|
| 1 | Tabla de DM200 × 90 × 3 mm | 1 |
| 2 | Motor | 1 |
| 3 | Polea grande | 1 |
| 4 | Polea pequeña | 1 |
| 5 | Goma | 1 |
| 6 | Latas de atún | 4 |
| 7 | Interruptor pulsador | 1 |
| 8 | Portalámparas | 2 |
| 9 | BombillasSe entregan al final, cuando todo funcione | 2 |
| 10 | Ejes de madera de 110 mmØ 4 | 2 |
| 11 | Pajita | 1 |
| 12 | Cable multifilar | — |
| 13 | Regleta de conexión | 1 |
| 14 | Portapilas2 pilas de 1,5 V | 1 |
// 4 · Fase 1

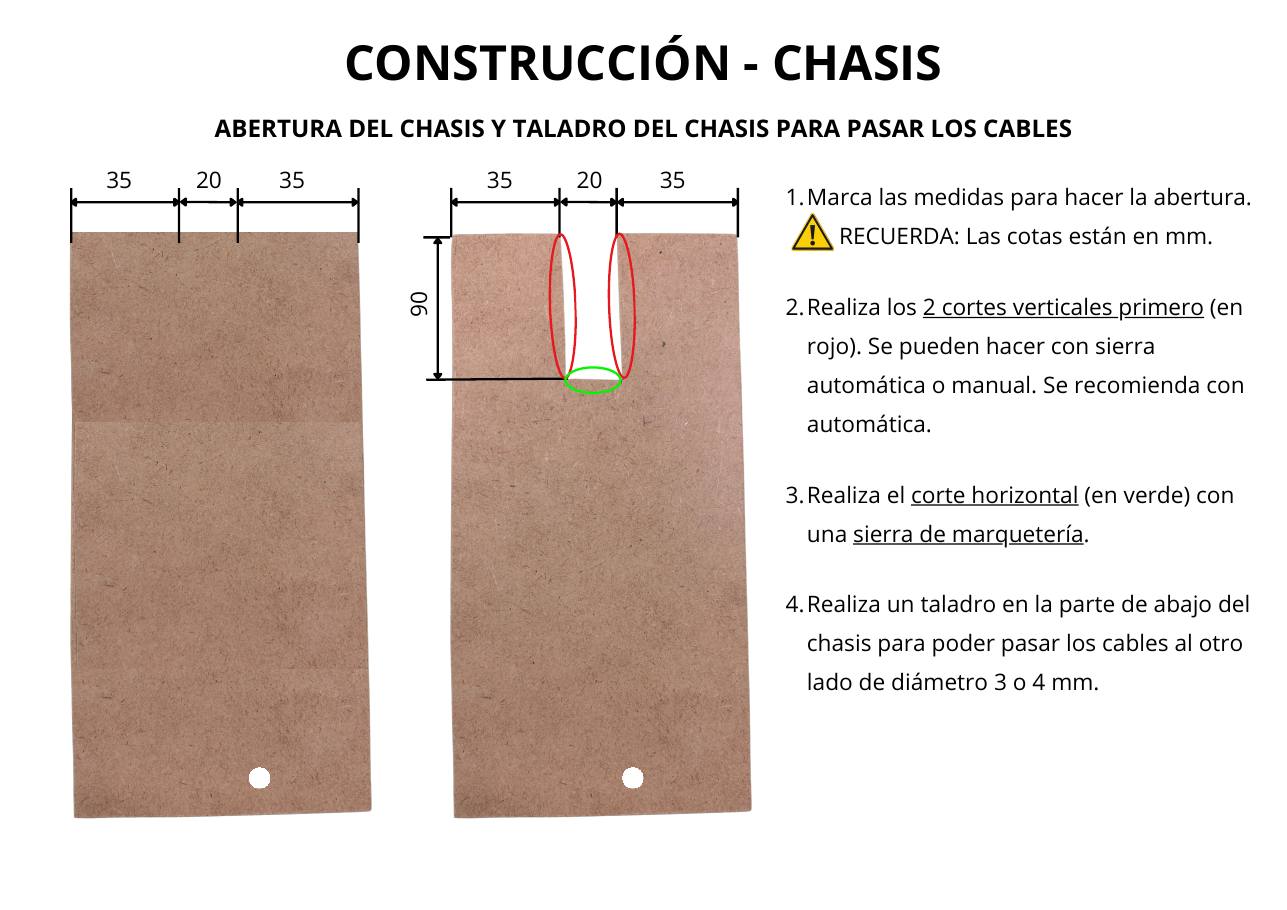

Chasis: abertura y taladro
El chasis es la placa de DM sobre la que se monta todo lo demás. Se le hace una abertura en un extremo y un taladro por el que pasarán los cables de la parte superior a la inferior. Las cotas del plano están en milímetros.
- Marca las medidas de la abertura sobre la placa.Recuerda: las cotas están en mm. En el plano, el ancho de 90 mm se reparte en 35 + 20 + 35.
- Realiza los 2 cortes verticales primero (en rojo en el plano).Se pueden hacer con sierra automática o manual; se recomienda la automática.
- Realiza el corte horizontal (en verde en el plano) con una sierra de marquetería.
- Haz un taladro en la parte de abajo del chasis para poder pasar los cables al otro lado, de 3 o 4 mm de diámetro.
// 5 · Fase 2
Ejes, ruedas y transmisión
El coche lleva dos ejes de madera con dos latas de atún en cada uno. Las pajitas hacen de amortiguadores y el sistema de poleas con goma transmite el giro del motor al eje delantero, reduciendo la velocidad.

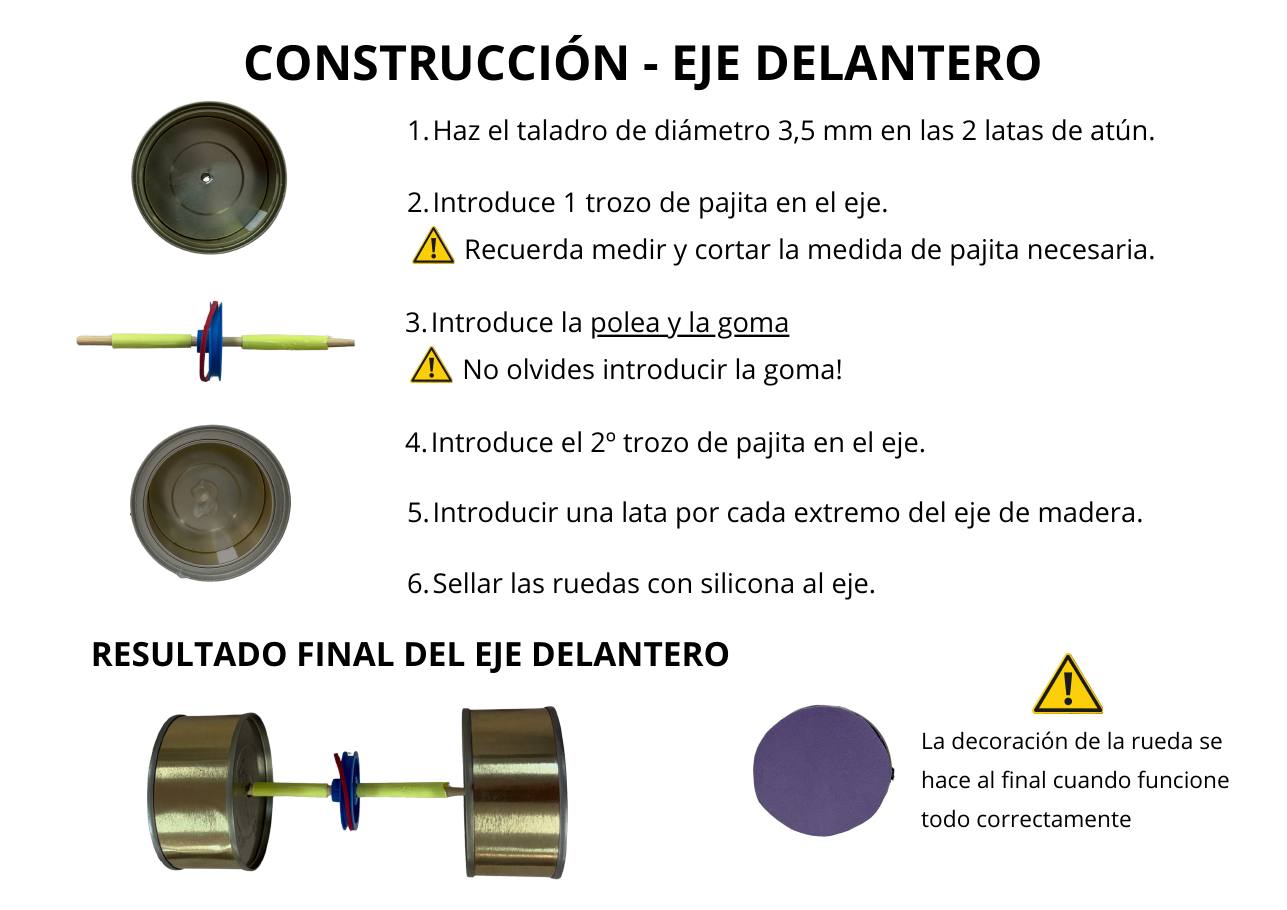

Eje delantero (con polea)
- Haz el taladro de 3,5 mm de diámetro en las 2 latas de atún.
- Introduce un trozo de pajita en el eje.Recuerda medir y cortar la medida de pajita necesaria.
- Introduce la polea y la goma.¡No olvides introducir la goma!
- Introduce el segundo trozo de pajita en el eje.
- Introduce una lata por cada extremo del eje de madera.
- Sella las ruedas con silicona al eje.

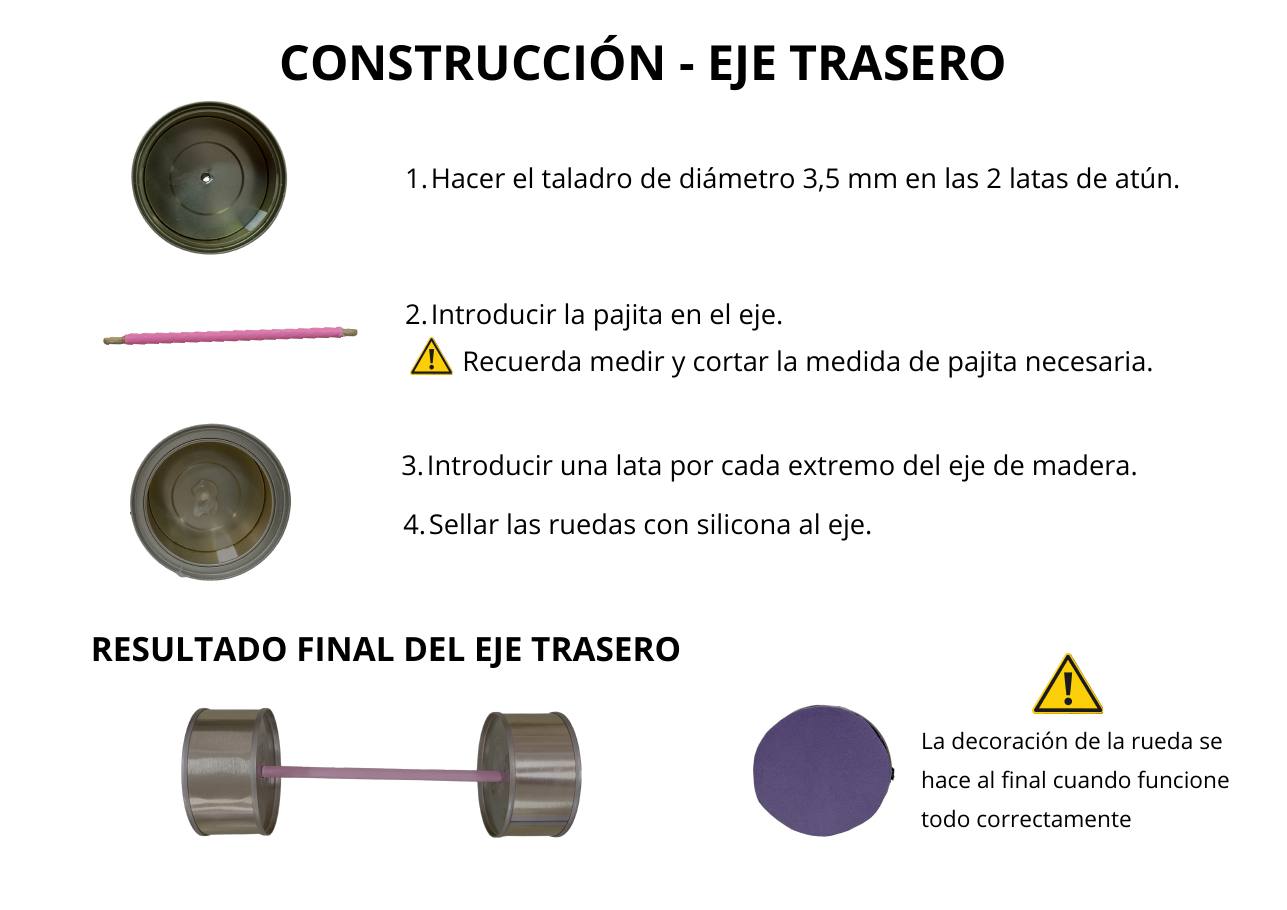

Eje trasero
- Haz el taladro de 3,5 mm de diámetro en las 2 latas de atún.
- Introduce la pajita en el eje.Recuerda medir y cortar la medida de pajita necesaria.
- Introduce una lata por cada extremo del eje de madera.
- Sella las ruedas con silicona al eje.
// 6 · Fase 3

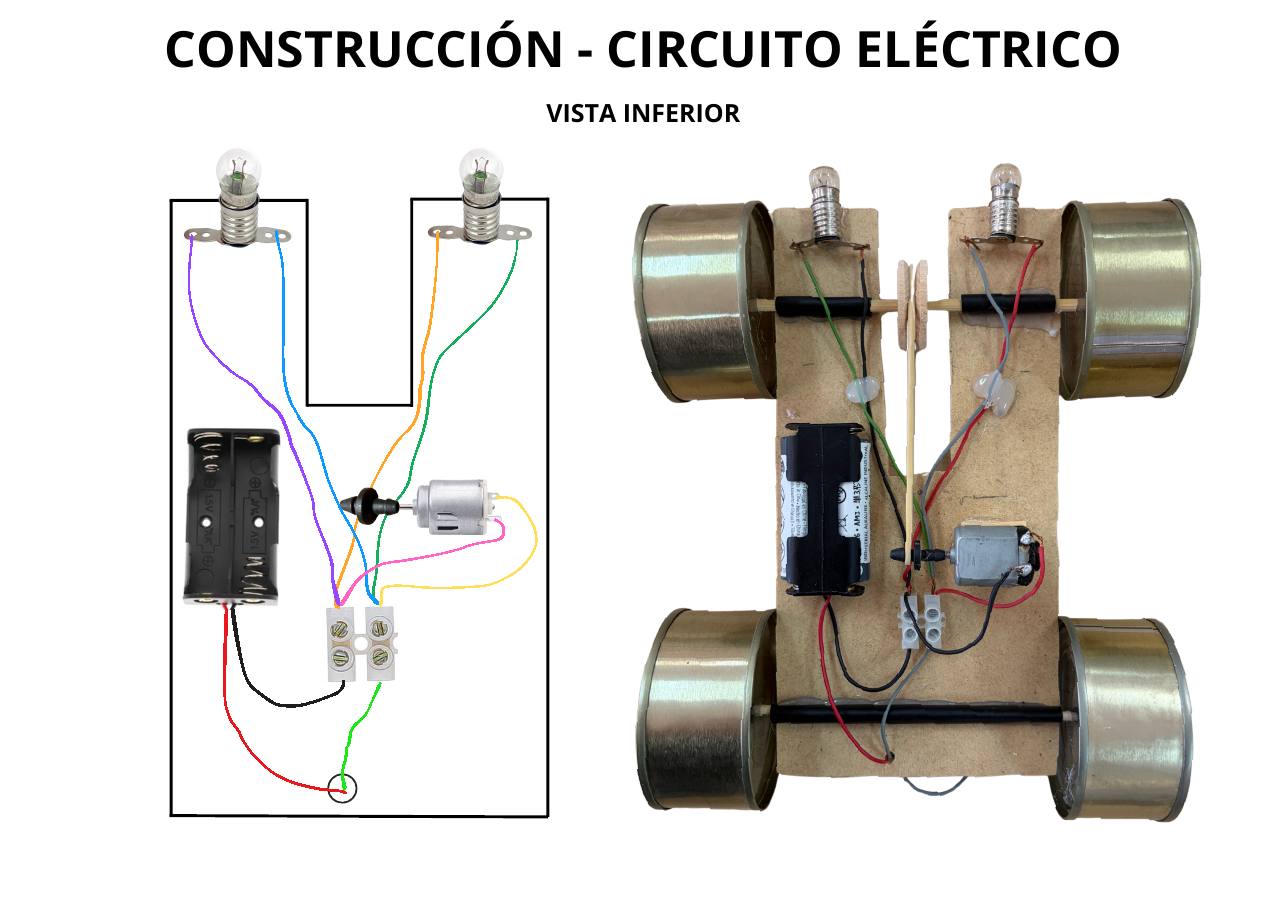

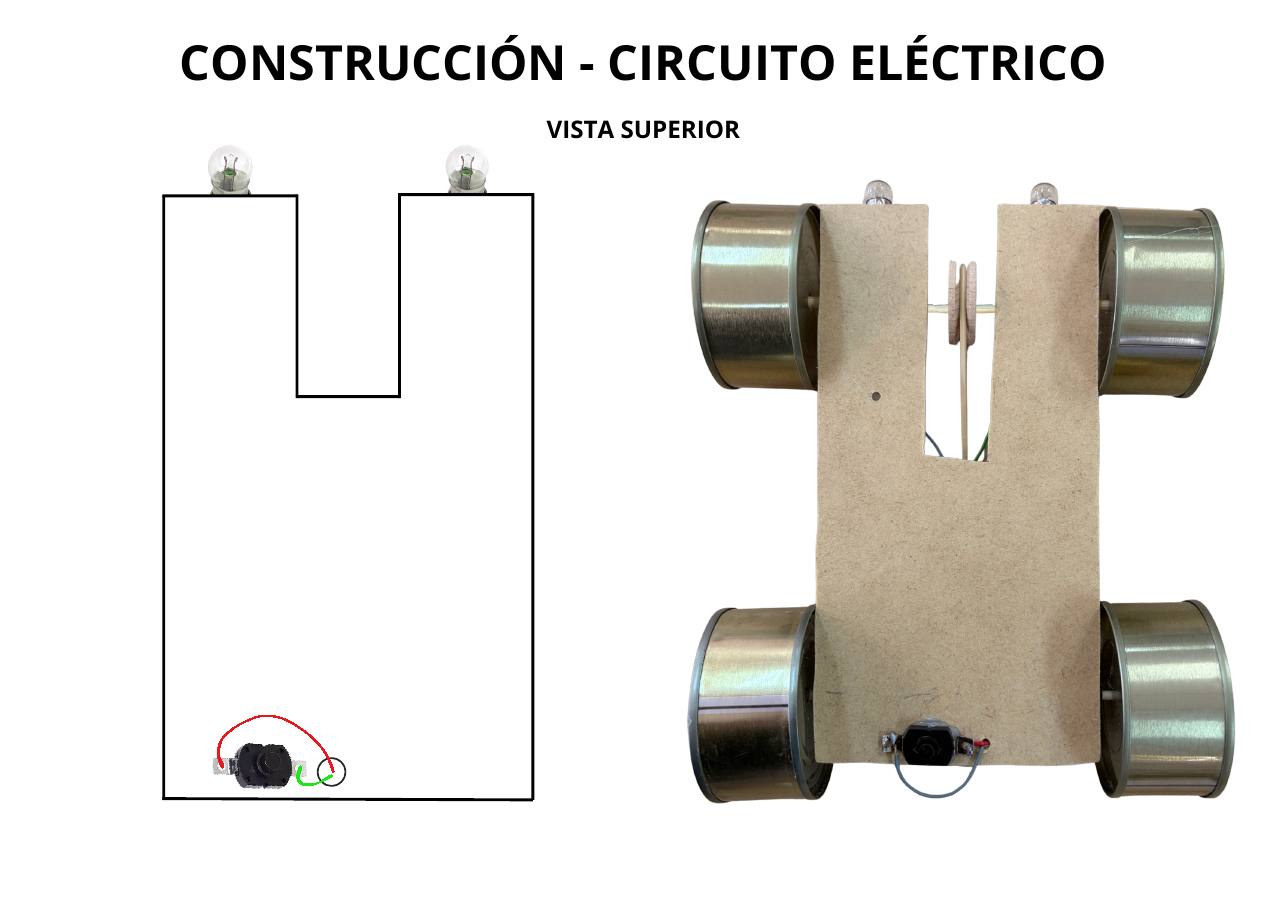

Circuito eléctrico

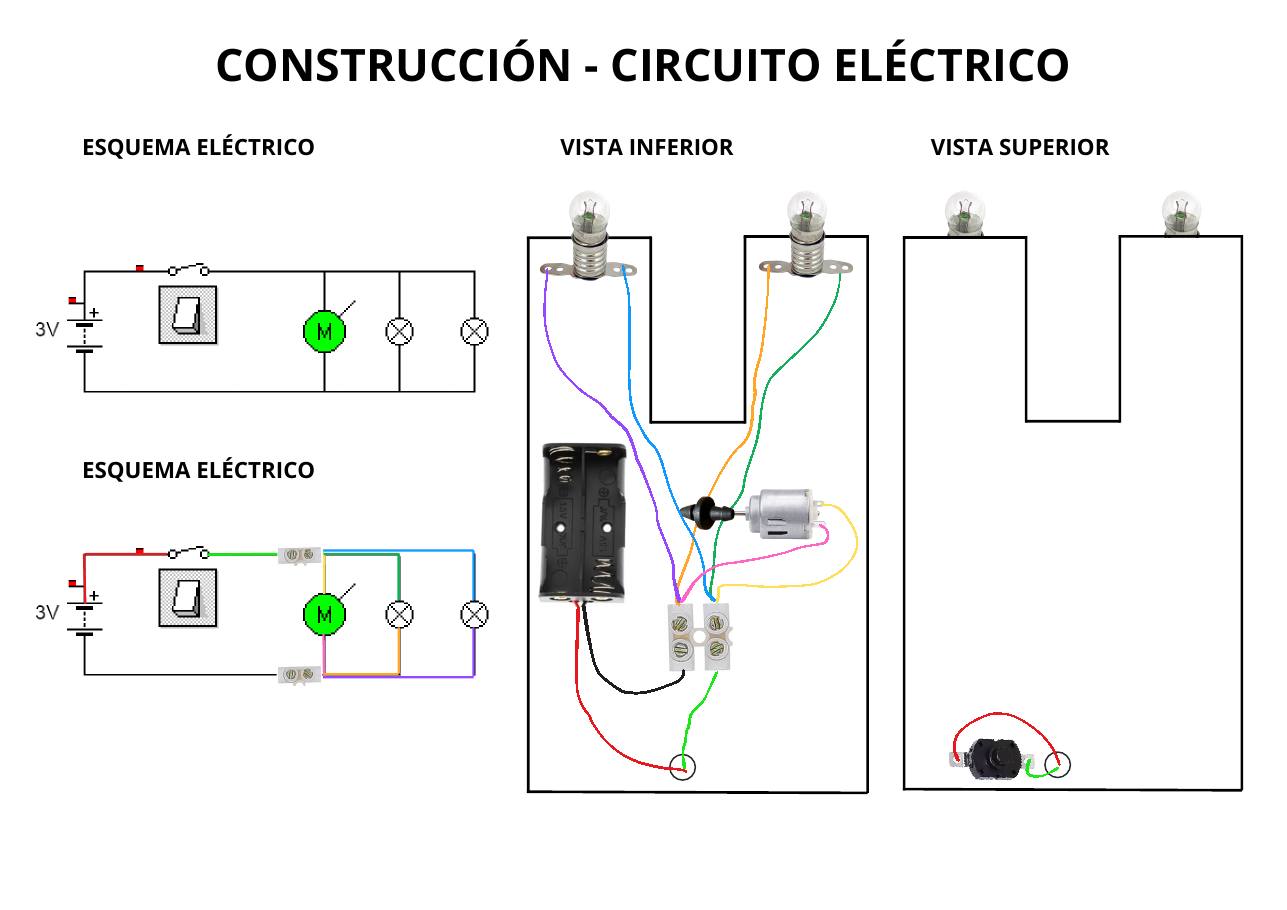

El circuito se alimenta con 3 V (portapilas con 2 pilas de 1,5 V). Un interruptor permite arrancar y parar el coche, y el motor y las dos bombillas se conectan en paralelo mediante la regleta de conexión: así los tres elementos reciben la misma tensión y funcionan a la vez al accionar el interruptor.
// 7 · Fase 4

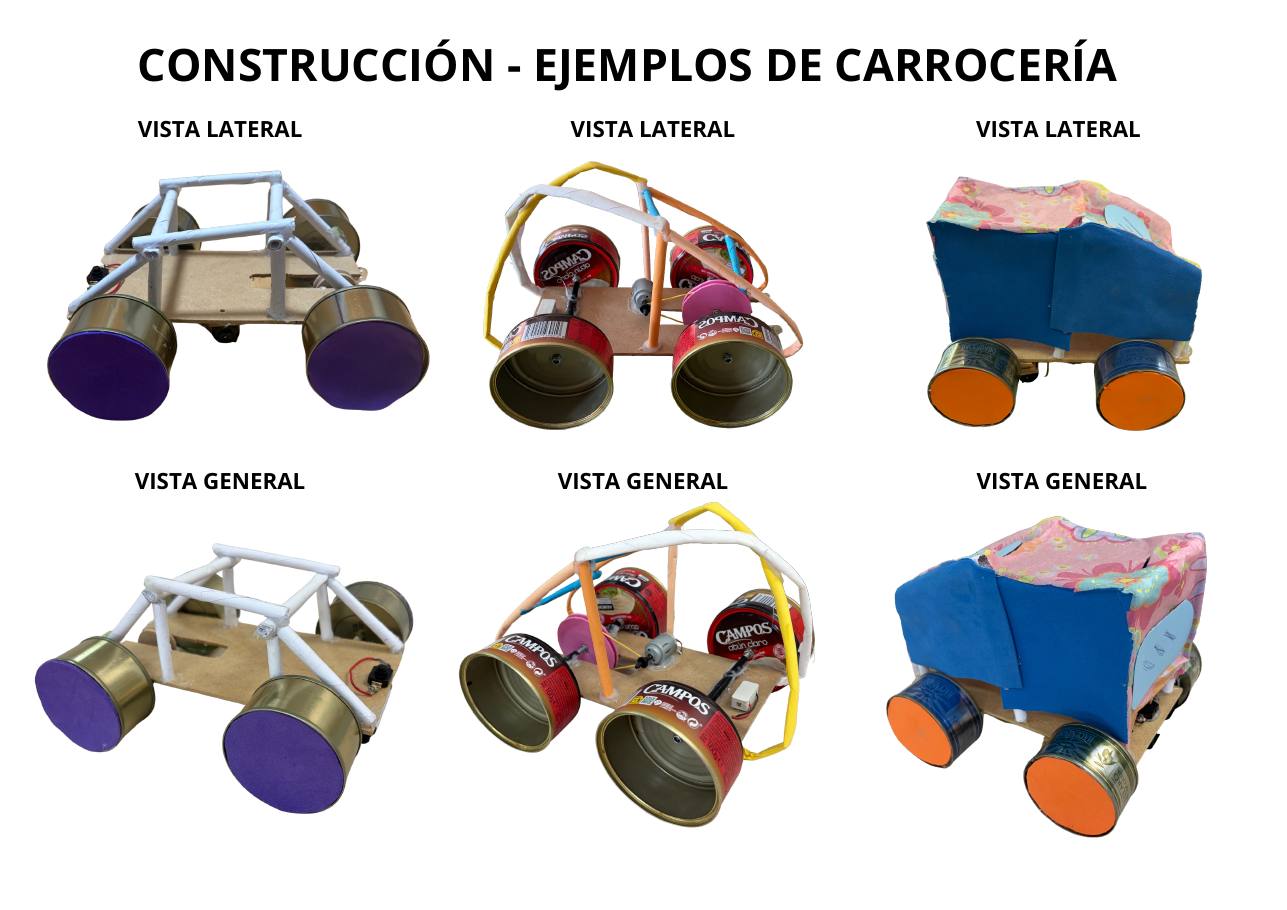

Carrocería y decoración
La parte superior del coche se construye con canutillos de papel, enrollados lo más apretados posible para que sean rígidos. Puedes usar papel de colores para mejorar el aspecto. Cuando el coche funcione correctamente, decóralo con rotuladores, goma eva o papeles de colores. Recuerda que no se permiten barnices ni témperas.
// 8 · Descarga
Lleva el proyecto contigo
Descarga el enunciado completo con el material, los planos del chasis, los esquemas eléctricos y los pasos de construcción de los ejes para consultarlo o imprimirlo.
¿No se descarga? Ábrelo en una pestaña nueva.
